GPU助力WebGL应用

设想一下，当我们要在屏幕上绘制出一个黄色三角形，应如何实现？

我们可以提供绘制这个三角形的各个顶点、及其相应颜色的信息，然后WebGL根据这些信息就足以在屏幕上绘制出期待的图形了。

思路是对的。但细节呢？使用类似于Canvas 2D的画线、画矩形、画圆、填充等方式吗？

WebGL作为3D渲染工具，要在有限的时间、有限的资源内有效地渲染各种复杂图像，追求高效是其终级目标。WebGL的一个伟大之处在于，Web应用从此可以在浏览器中令GPU (Graphics Processing Unit)这个高效的图形处理器为我们干活。WebGL应用程序得以充分利用GPU来完成各种复杂的图形渲染任务。

但由于GPU价格昂贵，内存有限，不可能一并将所有的渲染任务都放在GPU中运行。因此，将何种工作交付GPU来处理、如何向GPU快速地传递数据，成为WebGL应用必须要首先考虑的问题。

正基于此，WebGL应用程序所采取的方式与传统的Canvas 2D截然不同。WebGL采取的是服务器端 ─ 客户端模式。

服务器端 ─ 客户端模式

在典型的基于服务器端 ─ 客户端的Web应用中，客户端向服务器端发起一个请求，服务器端收到并解析该请求，从服务器端中提取数据库信息，构建动态页面的内容，然后再向客户端发回页面。这个过程，大部分都仅仅涉及到简单的文本处理，时间方面不是主要问题，因此根本无需GPU参与。但如果WebGL应用也采用这种方式，问题就大了。

在3D网络游戏中，每个玩家都向服务器发送自己的信息，然后等待服务器传回其他玩家的信息。如果WebGL应用先收集到每个玩家的信息，并在服务器端渲染出华丽的场景后，再向每个玩家传回该场景，由于渲染及网络传输的速度都很慢，这种方案肯定行不通。

实际上，WebGL虽然也采用了服务器端 ─ 客户端的模式，但与其让服务器独自渲染，WebGL将渲染任务交由各个客户端玩家来完成。服务器端只负责传输表示各个玩家及场景的以文本来表示的数据，每个玩家收到数据后，在各自电脑的GPU上完成渲染任务，这就大大减轻了服务器端的负担，并且，每个玩家根据自己显卡的情况，通过配置游戏的图像渲染方式，可以在华丽与速度之间取得较好的平衡。从这点上来讲，WebGL应用的服务器端指的不是服务器，而是负责渲染华丽图像的每个玩家的电脑。

WebGL应用的3种内存

在WebGL应用中，共有3种内存数据。

第1种是位于客户端的数据。这种数据需通过网络向服务器端发送，速度很慢。

第2种是位于服务器端中的普通内存，这种内存可存储场景中大量的图像数据，这些数据在向显卡发送时，速度虽说比网络传递速度要快许多，但也需要一定的时间，无法实现瞬间渲染的效果，且因为无法做到同时一并向显卡发送所有数据，大部分的数据只能停留在服务器端的普通内存中。

第3种是在GPU存储及加工的数据，由于GPU与显示缓冲区都位于显卡上，并且GPU针对图像处理进行了专项大幅优化，因此传输、处理图像数据的速度大大加快，其缺点是内存、资源有限，必须有所取舍。

我们在编写WebGL应用代码时，通过JavaScript所指定的顶点等数据，属于第一种位于客户端的数据。我们需要将这种数据全部都复制到第二种内存即服务器端的内存中， WebGL称这类内存为WebGLBuffer，存储在此类内存中的对象称为Vertex Buffer Object (VBO), 由WebGL专门管理。至于第三种内存数据即GPU内存数据，WebGL通过着色器来进行管理。

着色器的本质

所谓着色器 (shaders)，就是如何给特定像素着色的代码。它的内容很少，容量很小，可单独进行编译、链接并存放于GPU中。在渲染时，GPU直接运行这一部分的程序，就可高效地完成渲染任务。

着色器作为夹在服务器内存与最终渲染输出结果之间的模块，承担起在这两者之间建立传输管道、或称桥梁的职责。在WebGL 1.0中，着色器有一种存储修饰符 (storage qualifier) 为attribute的变量，专门用于接收服务器端普通内存传进来的数据。此外，还有两个专门的变量，gl_Position及gl_FragColor，分别负责向帧缓冲区 (frame buffer)输出经加工后的顶点位置信息及顶点颜色信息。

上面的客户端至服务器至帧缓冲器的管道示意图如下：

WebGL应用的本质是数据传送的问题

因此，WebGL应用的实质，不过是数据传送的问题，包括，如何从客户端向服务器端中的WebGLBuffer传送数据，服务器端如何从WebGLBuffer向着色器传送数据，如何从着色器向帧缓冲区传送数据的问题。当然，在数据传输的过程中，WebGL内部会根据需要，自动地在不同的阶段对数据进行相应的加工，再将加工后的数据传输到下一阶段进行加工，从而形成一个数据加工、传输的生产线，我们称为WebGL 渲染管道 (WebGL pipelines)。可想而知，这种加工、转换的过程很复杂，但令人欣慰的是，在绝大部分情况下，作为程序员，我们无需关心数据加工、转换的问题，我们只需关心数据如何传输的问题。正是由于WebGL有着健壮的渲染管道，从而大大减轻了3D应用程序员的负担，使得3D编程变成一种简单、优雅的工作。

概括来说，程序员需做以下事情：

1. 准备着色器。
2. 将着色器代码编译链接为可在GPU中使用的模块。
3. 指定顶点、位置以及法线的数据信息，并复制到WebGL服务器内存中。
4. 将要渲染的VBO绑定到ARRAY_BUFFER中，建立起VBO与着色器中的顶点属性的通道。
5. 将着色器中的相应顶点属性激活为数组。
6. 发送drawArrays命令。

编写着色器代码

WebGL 1.0的着色器代码，使用的是OpenGL ES 2.0版本的语法，而WebGL 2.0的着色器代码，使用的是OpenGL ES 3.0版本的语法。在本章中，使用的是OpenGL ES 2.0版本的语法。

WebGL应用的着色器的代码，既可存放于单独的文本文件中，也可直接放于网页中。着色器的代码部分一般不多，可优先考虑置放于网页中，这样编码及维护都较为方便。由于它也是一种可运行的程序，因此可像JavaScript的代码一样，放在script标签中。script标签并不总是默认被执行。对于着色器代码，只要不指定type="text/javascript"的类型，就不会被浏览器当作JavaScript代码而运行，从而安全地寄宿于网页中。当然，着色器代码另有运行环境。

着色器的种类有多种，但只有顶点着色器 (vertex shader)与片断着色器 (fragment shader)是每个WebGL应用必不可少的。

id为vshader的着色器是顶点着色器。在顶点着色器中，attribute表示变量aPosition是一个顶点属性 (vertex attribute)，可用于接收WebGLBuffer的实例对象的数据（下面我们再详细阐述如何接收）。vec4表示其数据类型是含有4个成分的矢量，例如其值可为(0.0, 0.5, 0.0, 1.0)。对于表示位置信息的变量来说，这4个成分分别对应于(x, y, z, w)。

如同C语言中的main函数，着色器的main函数也是着色器这类应用程序的入口。在main函数中，aPosition被赋值于gl_Position。如前所述，gl_Position是着色器中的一个特殊的变量，用于确定每个顶点的位置信息，在渲染阶段，此变量的值将被直接输出至帧缓冲区中。

短短的几行代码，即可完成从VBO中接收数据，再赋值于gl_Position，最后再将数据传输到帧缓冲区去渲染的过程。我们注意到，如何传输数据，是由WebGL渲染管道自动完成的。而上面的顶点着色器的代码，仅围绕如何设置gl_Position的值即可。这是着色器代码不同于C语言的地方：我们无需编写数据如何传输的完整代码，相反，我们只编写最核心的部分，剩下的代码由WebGL渲染管道替我们完成。

id为fshader的着色器是片断着色器。在片断着色器中，precision mediump float表示：下面数据类型为float的数据，其精度为mediump (意为：medium precision)，值域：(−2¹⁴ , 2¹⁴)。此外，还有highp (−2⁶² , 2⁶²)，以及lowp (−2 , 2)。一般取默认值即可。

该语句在顶点着色器中没有出现，那是因为顶点着色器中默认情况下已经设置为此，而片断着色器无此默认设置。

在main函数中，gl_FragColor类似于顶点着色器中的gl_Position，也是着色器中的一个特殊的变量，用于确定每个顶点的颜色信息，在渲染阶段，此变量的值也会被直接输出至帧缓冲区中。在这里，我们使用硬编码的方式，将表示黄色颜色值的字面值vec4(1.0, 1.0, 0.0, 1.0)直接赋值给它。这样，不管顶点是什么，它们的颜色值都只能是黄色。

上面表示位置与颜色的值都可用vec4来表示，可见，vec4是一个通用数据类型 (generic data type)，而变量aPosition则被称为通用顶点属性 (generic vertex attribute)。通用顶点属性是指，在着色器中，带有attribute标识符、且数据类型为通用矢量数据类型的变量。它们的作用，专用于在顶点着色器中接收位于GPU之外的WebGLBuffer的数据。

此时状态如下：

注意，着色器的代码是被动地被调用的。作为程序员，我们只需按上面的格式写好代码就行，无需显式地调用这些代码。实际上，当我们发起渲染指令后，当WebGL需要确定每个顶点信息时，都会自动调用这些着色器代码。并且，每有一个顶点，就调用一次这两个着色器。这些细节由WebGL渲染管道控制，随着学习的深入，我们将会学习更多的渲染管道的知识。

WebGL先调用顶点着色器的代码，然后再调用片断着色器的代码，最后，将gl_Position与gl_FragColor的值输出至帧缓冲区，从而完成最终的渲染。

可见，我们在编写着色器时，只需关注如何设置gl_Position与gl_FragColor这两个变量的值即可。

编译着色器

这一步，我们将上面存储在两个script网页元素中的内容编译为着色器。

为化繁为简、化整为零，我们将实现这部分的功能放进一个名为loadShader的函数中：

首先，从相应的script标签读取内容，并根据该元素的type属性确定着色器的类型是顶点着色器 (VERTEX_SHADER) 还是片断着色器 (FRAGMENT_SHADER)。

然后，调用createShader方法，根据着色器类型创建着色器：

加载文本内容并编译着色器：

编译后的结果将存储在着色器的内部状态中。我们可以通过getShaderParameter方法查看编译结果：

如果编译失败，则返回一个null值。否则，进一步调用getShaderInfoLog方法查看错误原因，并调用deleteShader删除着色器后，返回null值。

最后，如果编译成功，返回新创建的着色器。

上面一下子出现了好几个WebGL的方法，代码显得较长，但有较多部分是检查各环节是否有错误。而几个WebGL方法意义明确、逻辑清晰、相辅相成、一气呵成，反倒比较容易理解。而我们将这些方法都打包进一个名为loadShader函数后，就可以将这些繁杂的细节都隐藏在一个黑盒子中，需要时只需这样调用即可：

WebGL坐标系

我们的目标是在帧缓冲区中渲染一个三角形。因此需指定这个三角形的顶点坐标。

WebGL有多种坐标系。为简单起见，我们先粗略地认为，WebGL的坐标系是笛卡尔坐标系，X轴正向指向右边，Y轴正向指向上方，Z轴正向指向观察者。原点位于canvas的中间。因此，我们用下面的代码：

声明了一个以三角形的3个顶点所组成的数组。其中，顶点V0在Y轴的正方向，V1在第三象限，V2在第四象限。

需注意的是，在3D坐标系中，任何一个多边形都有正反面之分。正面是朝向观察者的一面，反面是观察者无法看到的一面。为节省计算资源，在反面的细节许多时候不需要渲染出来，因此，WebGL需要明确任意多边形的正反面。默认情况下，以逆时针方向来指定的一系列顶点所构成的多边形为正面。因此，从一开始我们就应养成以逆时针方向来指定各个多边形的顶点位置，以让多边形的正面朝向我们，这样不容易出错。

细心的读者可能会注意到，上面每个顶点的坐标仅指定了X轴及Y轴的坐标值，并没有Z的轴的坐标值。没事，所缺失的Z的轴的坐标值最终会以默认值0.0来补上。我们现在还处于刚入门阶段，主要先学会应对2维的场景，因此，用平面坐标系来表示顶点的位置足够了。

另外，WebGLX轴及Y轴的最大值是多少？为何坐标值中出现0.5的值？默认情况下，观察者的位置位于坐标系Z轴数值为1.0的位置上，此时观察者的视野能看到X轴的值域范围为[-1.0, 1.0]，Y轴的值域范围也为[-1.0, 1.0]。因此上面三角形的3个顶点均在X轴及Y轴的中间。WebGL不会限制坐标系各个轴的最大值与最小值，我们可以为多边形各个顶点指定任意的坐标值。而后，若要将整个场景拉入视野，观察者在Z轴可往后移动；若要看清某一细小部分，观察者在Z轴上往前移动即可。这些细节后面章节会讲到。

将顶点数据复制到WebGLBuffer

变量vertices的数据存在于客户端内存中，现在，我们需要将这组数据移到WebGL管理的内存中。

这一部分代码的示意图如下：

首先，createBuffer方法创建并返回一个WebGLBuffer对象，这种对象我们称之为VBO （vertex buffer object，顶点缓冲区对象，是存储于WebGL所管理内存中的、提供了顶点的位置、颜色等信息的对象），并赋值于变量vbo。此时，vbo的内存空间尚未有任何内容。

第二，通过bindBuffer方法将vbo绑定至ARRAY_BUFFER。

第三，代码new Float32Array(vertices)根据数组vertices的内容创建了一个Float32Array的类型化数组。然后，调用bufferData将此类型化数组的内容复制到当前绑定至ARRAY_BUFFER的vbo中。

bufferData方法的第2个参数要求传入类型化数组，如上面的Float32Array等。

注意bufferData方法是向当前绑定到ARRAY_BUFFER的VBO传送数据。依赖于ARRAY_BUFFER的绑定的方法，除了bufferData外，还有下面要讲到的vertexAttribPointer方法。

定义数据传输规则

第一步，是需要告诉WebGL如何从VBO向aPosition传输数据。

aPosition是一个只有4个浮点元素的数组，而变量vbo则是一个有6个元素的数组，它们不是一一对应的关系。且vbo的6个元素中，每2个元素为一个顶点的一组坐标值。因此，对于每次传输，只需传输2个元素就行了。定义这些传输规则，通过下面代码来实现：

其示意图如下：

先将vbo绑定到ARRAY BUFFER。然后，vertexAttribPointer方法做了以下5件事：

1. 将ARRAY BUFFER与aPosition连接。
2. 在vbo中做好标记，每次传输只传输2个元素。在图示中以不同颜色标示。
3. 数组中元素的类型是FLOAT。
4. 每次从数组中取一组坐标值时，数组中数据的间隔（stride）为0。也即该数组中均是连续的坐标值，无其他数据参杂其中。
5. 将数组指针置于索引值为0的位置。

通过上面的代码，WebGL明确了数据传输源以及传输目的地，也知道了每次如何提取数据，以及从哪里开始提取数据。

实际上，WebGL将上述信息存储在特定的数据结构中，如果感兴趣，我们可以通过下面的代码来查看这些信息：

将顶点属性激活为数组

第二步，将顶点属性aPosition激活为数组。

enableVertexAttribArray方法将顶点属性激活为数组。

我们往往需要诸如顶点位置、顶点颜色等信息才能渲染一个顶点。因此在渲染渲染每个顶点时，我们需要向着色器的各个顶点属性同时传输多组数据。不是每个顶点属性在渲染顶点时都需要传输数据，只有被激活为数组的顶点属性才会在每次渲染顶点时传输数据。不被激活为数组中的顶点属性的数据在每次渲染顶点时不会被传输。因此，虽然我们的程序目前每次只需向aPosition一个顶点属性传输数据，也必须将该顶点属性激活为数组。

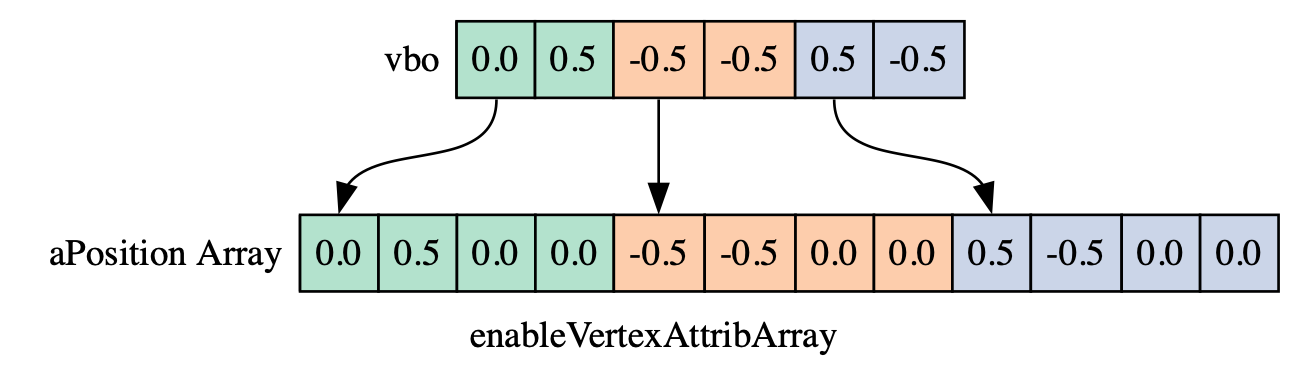

激活数组后，GPU中将创建一个aPosition数组，其数据由vbo填充。vbo数组中每个顶点只有2个成分，而aPosition有4个成分，不足部分由WebGL自动在成分缺失的位置以0.0的数值来填充。

虽然上面的数组共有12个元素，但到了这一步，WebGL是这样识别的：共有3个顶点的数据，且每个顶点的数据都有固定的4个成分。或简而言之，该数组共有3组数据。

发送渲染指令

现在，我们可以向WebGL发送渲染指令了：

上述语句的意思为，从各个被激活的顶点属性数组中，从第0组开始，分别取出3组数据，用于渲染三角形。而当前程序我们只用到了aPosition数组，因此也只有这个数组的数据被提取。

aPosition数组存储的是顶点坐标信息，图中每一种颜色的元素代表一个顶点的坐标值，因此，上述语句对于aPosition数组来讲就意味着，从第0个顶点开始，共取3个顶点的位置信息，用于构建三角形。由于总共只有3个顶点，因此就只能构建一个三角形。

因为这是基于顶点的操作，由于上面语句共涉及3个顶点，因此在内部，WebGL分4步完成此指令：

第1步，从数组中取出第一个顶点的数据，连同硬编码的颜色信息（下节详述），传输至FrameBuffer，从而点亮第一个黄色的像素。见下图。

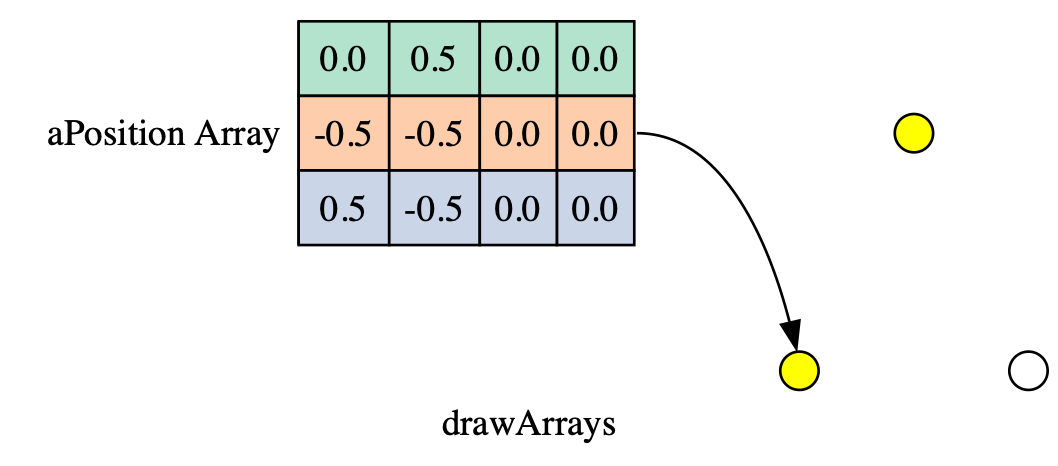

第2步，从数组中取出第二个顶点的数据及同颜色信息，传输至FrameBuffer，点亮第二个黄色的像素。

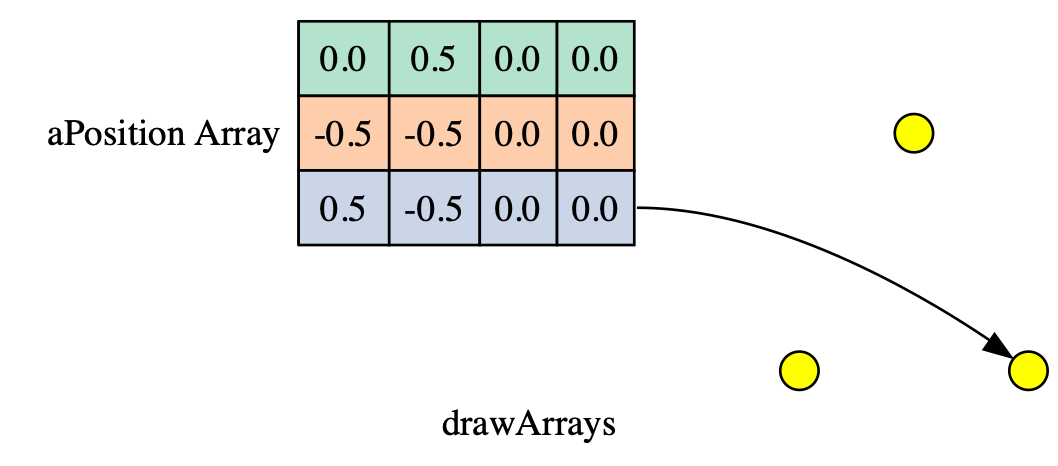

第3步，从数组中取出第三个顶点的数据及同颜色信息，传输至FrameBuffer，点亮第三个黄色的像素。

第4步，将三个像素连成一个三角形。

当然，完成这4步后，WebGL管道还将继续进行其他操作，如填充此三角形的栅格化、裁剪等，这些都有待于后面详细讲解。

至此，一个黄色三角形就被渲染出来了。
